監測工工作規程
發布時間:
2024-03-22
一、上崗條件
(1)安全監測監控工必須經過專業培訓合格,持有效證件上崗。
(2)必須熟悉并嚴格執行《煤礦安全監控系統及檢測儀器使用管理規定》《煤礦安全監控系統通用技術要求》及省、公司對煤礦安全監控系統相關規定。
(3)掌握安全監測系統的基本結構及信息傳輸?shù)幕靖拍?,了解安全監控系統及裝置的主要性能指標。
(4)掌握《煤礦安全規程》、公司“一通三防”相關管理制度有關規定。
(5)熟悉礦井通風安全監測系統、裝置的安裝要求。
(6)熟悉《煤礦安全規程》中對礦井氣體指標的規定和超標時的處理辦法。
(7)掌握礦用傳感器、分站、電源和斷電儀及閉鎖裝置等監控設備的工作原理。
(8)掌握煤礦井下防爆電氣設備的基本概念和防爆標志含義,熟悉萬用表等常用電工儀表的使用方法。
(9)掌握礦井通風、瓦斯防治、防塵和防滅火的基本概念,了解有關煤礦瓦斯、煤塵爆炸等知識。
(10)了解電子電路的基本類型和概念。
(11)掌握安全監測設備安裝、使用、維護的基本規定,熟知傳感器的安裝位置和參數設置、調校方法。
(12)了解井下各種有毒有害氣體允許濃度、超限的危害及預防知識。
(13)了解有關煤礦預防瓦斯、煤塵爆炸和火災等礦井災害的知識,并熟悉礦井避災路線。
二、工作準備
(1)根據生產作業計劃,由監測技術人員制定出安裝措施,確定設備具體安裝地點、信號傳輸電纜的敷設路線及數量、監測環境參數及控制設備、范圍等。
(2)地面準備安裝的設備。將準備好的設備進行性能測試,確保性能達到標準要求,非本安型設備確保完好、不失爆。
(3)根據采掘單位制定的作業規程、斷電方案執行安裝工作,嚴格按照安全 技術措施要求設置各類傳感器報警值、斷電值、復電值和斷電范圍。
三、操作方法
(一)監測監控設備安裝
(1)備齊、備好安裝設備,按安裝措施要求進行作業。
(2)分站、電源、斷電器、傳感器等監測設備必須安裝在支護完好,無滴水、 無雜物、通風良好的地方。

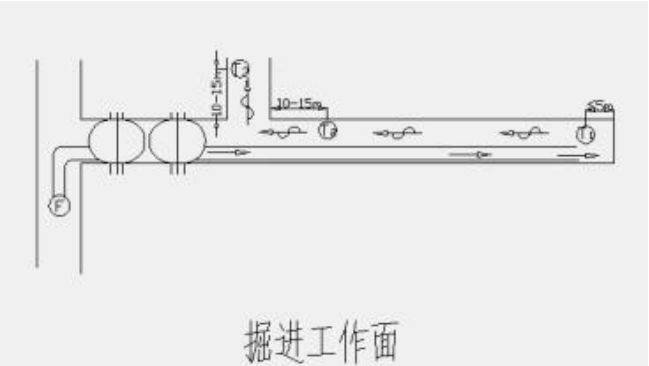

(3)設備及傳感器的安裝要符合《煤礦安全規程》《煤礦安全監控系統及檢 測儀器使用管理規定》要求,傳感器安裝位置如圖 11-8 所示。
圖 11-8 傳感器安裝位置圖
(4)電纜的敷設要符合質量標準化標準要求。
(5)檢查連線,確認無誤后,方可供電。
(6)與地面中心站進行聯系,確定設備運行是否正常,所安裝各類傳感器信號是否傳輸?shù)降孛嬷行恼荆蝗绻盘栍姓`,進行排查處理,直至信號正常。
(二)監測監控設備的維護
1.地面甲烷傳感器調校或更換 每 15 天用空氣氣樣和校準氣樣對傳感器調校一次,并如實填寫“甲烷傳感 器調校記錄”:
(1)檢查甲烷傳感器外觀是否完整,清理表面及氣室積塵。
(2)甲烷傳感器與穩壓電源、監測分站連接,通電預熱 10min。
(3)在新鮮空氣中調儀器零點,零值范圍控制在(0.00~0.03%)CH4之內。
(4)按說明書要求的氣體流量,向氣室通入 1.5%~2.0%CH4校準氣,調校甲烷傳感器精度,使顯示值與校準濃度值一致,反復調校,直至準確。在基本誤差測定過程中不得再次調校。
(5)按校準時的流量依次向氣室通入 0.5%、1.5%、3.0%CH4校準氣,持續時間分別大于 90s,使測量值穩定顯示,記錄傳感器的顯示值或輸出信號值(換 算為甲烷濃度值)。重復 4 次,取其后 3 次的算術平均值,即為基本誤差。
(6)在每次通氣的過程中,要觀察測量報警點、斷電點、復電點和聲、光報警情況。以上內容也可以單獨測量。
(7)報警燈應閃亮,聲級計距蜂鳴器 1m 處,對正聲源,測量聲級強度。
(8)用秒表測量通入 3.0%CH4校準氣,顯示值從零升至最大顯示值 90%時的起止時間。
(9)測試過程中記錄分站的傳輸數據。誤差值不超過 0.01%CH4或傳感器傳輸頻率 2Hz。
2.在用甲烷傳感器調
(1)空氣樣用橡膠軟管連接傳感器氣室。調節流量控制閥,把流量調節到傳感器說明書規定值。
(2)調校零點,范圍控制在 0.009%~0.03%甲烷之內。
(3)校準氣瓶流量計出口用橡膠軟管連接傳感器氣室。
(4)打開氣瓶閥門,先用小流量向傳感器緩慢通入 1%~2%甲烷校準氣體,在顯示值緩慢上升過程中,觀察報警值和斷電值。然后調節流量控制閥,把流量 調節到傳感器說明書規定的流量,傳感器測量值穩定顯示時間大于 90s,使傳感 器顯示值與校準氣體濃度值一致。若超差應更換傳感器,預熱后重新測試。
(5)在通氣的過程中,觀察報警值、斷電值是否符合要求,注意聲光報警和實際斷電情況。
(6)當傳感器顯示值小于 1.0%甲烷時,測試復電功能,測試結束后關閉氣瓶閥門。
3.在用甲烷傳感器更換
(1)甲烷傳感器的懸掛位置要符合規程要求。
(2)更換傳感器前,必須使用空氣氣樣將設備校零;更換后,必須使用校準氣樣進行調校,確定是否在誤差范圍內,如果誤差大,執行《煤礦安全規程》 規定。
(3)更換后,與地面中心站聯系,確定信號正常傳輸,探頭更換完成。如果不正常,應立即處理,直至信號傳輸正常為止。
(4)更換完畢后,應填寫“傳感器更換記錄”。
(5)斷電實驗:
①每 15 天必須對甲烷超限斷電功能進行測試;
②斷電實驗 要嚴格按照《煤礦安全規程》及本單位的制度執行,要確保斷電濃度、復電濃 度及斷電范圍符合規定,斷電裝置靈敏可靠,發現問題及時解決;
③實驗完畢 后,按規定填寫“斷電測試記錄”。
四、注意事項
(1)檢查接線腔和內部電器元件及連接線應完好齊全,各連接插件接觸良好,各緊固件應齊全、完整、可靠,同一部位的螺母、螺栓規格應一致。
(2)井下監測系統的分站,應設在便于人員觀察、調試、檢查及支護良好、無滴水、無雜物的進風巷道或硐室內;距巷道底板高度不得低于 0.3m,并加墊 木或用支架牢固吊起。
(3)井下監測系統設備需要安裝接電時,必須使用便攜式瓦斯檢測報警儀檢查瓦斯,只有在瓦斯不超限的情況下,方可按電氣操作進行接送電。
(4)傳感器要懸掛在距巷道頂板不大于 300mm、距側幫不小于 200mm 處,并設在便于人員觀察的地方(以傳感器敏感元件為準)。
(5)安裝分站及電源控制箱時,嚴禁帶電作業,嚴禁帶電搬遷或移動電氣設備及電纜,并嚴格執行誰停電誰送電制度。
(6)所停電的高壓開關饋電處必須派專人看管,并掛上“有人工作,嚴禁送電”的標識牌,同時執行相關停送電制度。
(7)安裝斷電控制器時,必須根據“斷電控制方案”要求,接通電源及控制線。
(8)安全監控設備的供電電源必須取自被控制開關的電源側,嚴禁接在被控開關負荷側。
(9)安全監控設備在安裝或拆除時,如果巷道中有膠帶輸送機或刮板輸送機,必須和膠帶輸送機或刮板輸送機司機聯系好,待停止運輸設備并將開關閉鎖后,方可作業;嚴禁在運輸設備未停電閉鎖下作業。
(10)傳感器或分站安裝完畢,在詳細檢查所有接線并確認合格無誤后,方可送電。分站預熱 15min 后進行調試,一切功能正常后,接入報警和斷電控制并檢驗其可靠性,然后與井上聯機并檢驗調整跟蹤精度。
(11)甲烷傳感器報警濃度、斷電濃度、復電濃度和斷電范圍必須符合相關規定。
(12)拆除或改變與安全監控設備關聯的電氣設備的電源線及控制線、檢修與安全監控設備關聯的電氣設備、需要安全監控設備停止運行時,須報告礦總工程師、礦調度室、機電科、通風區,應制定安全措施后方可進行。
五、系統設備檢修
(1)井下安全監測裝置,每周至少進行一次巡回檢查,及時進行維護,檢查內容:①零部件是否齊全,螺絲是否松動,吊掛支架是否穩固;②斷電、聲 光報警是否靈敏可靠、動作準確;③電纜連接頭是否接觸良好;④定期用標準 氣體校驗儀器的靈敏度;⑤設備衛生清理。
(2)安全監測裝置在井下連續運行達半年時,必須升井進行全面大修和性能檢驗,包括內容:①防爆面處理;②清掃灰塵,檢查各零部件是否完好;③校正儀器的零位漂移和精度的斷電誤差,要達到出廠要求;④配置不同濃度的 標準氣體進行模擬校驗。
六、傳輸線纜的敷設
(1)敷設的電纜要與動力電纜保持 300mm 以上的距離。固定電纜用吊鉤懸掛,非固定電纜用膠帶或其他柔韌性材料懸掛,懸掛點的間距為 3m。
(2)在大巷敷設或檢查井下傳輸線纜時,如有車輛行駛,敷設或檢查人員要停止作業,待車輛通過后方可恢復作業,嚴禁行車時敷設或檢查傳輸線纜。
(3)在暗斜井架設或檢查傳輸電纜時,要和生產單位聯系好,并要慢慢下行敷設或檢查。
(4)在軌道上山(或下山)敷設或檢查傳輸線纜時,首先要和下車場把鉤工、上車場司機聯系好,明確不準提車或松車后,方準進入進行敷設,嚴禁行車時作業。
(5)巷道中敷設傳輸線纜,要一人放線、一人(多人)牽引,并同時要指派一人在前面對所要敷設傳輸電纜放入電纜鉤中,以免敷設后的纜線和其他電纜不能形成統一。
(6)敷設的線纜要有適當?shù)膹埑诙?,要求能在外力壓掛時自由墜落;電纜懸掛高度應大于礦車和運輸機的高度,并位于人行道路一側。
(7)電纜之間、光纜之間或電纜與設備連接處,必須使用與其性能相符的接線盒;電纜不得與水管、瓦斯管或其他導體接觸。
(8)吊掛完畢后,方可與原有的纜線進行連接。
六、系統設備維護及故障處理
(1)安全監測設備運行期間,應定期清理外殼浮塵;設備在井下運行 6 個月或工作面搬遷停用時,應升井進行全面清、擦拭、烘干、檢修,并填寫“檢修 維護記錄”。
(2)根據故障現象,確定故障范圍,監控地點出現故障,監控范圍內必須停 產;發現故障后,及時匯報礦調度室、生產單位、通風調度室和中心站值班員; 排除故障期間,由瓦斯檢查員代替瓦斯傳感器進行檢查;故障排除后,認真填 寫“故障處理記錄”。
(3)安裝前根據要求確定安裝位置和電纜長度,設備各部件應齊全、完整, 電纜無破口,相間絕緣及電纜導通應良好;通電試驗下井設備,調試確定各功 能指標符合要求,并備足安裝用的材料(瓦斯標準氣樣應采用煤炭工業技術監 督主管部門確認甲烷與空氣的混合氣體)。
(4)電纜進線嘴連接要牢固、密封要良好,密封圈直徑和厚度要合適,電纜 與密封圈之間不得包扎其他物品。電纜護套應伸入器壁內 5~15mm。線嘴壓線 板對電纜的壓縮量不超過電纜外徑的 10%。接線應整齊、無毛刺,芯線裸露處 距長爪或平墊圈不大于 5mm,腔內連線松緊適應,符合機電設備安裝連線要求。
(5)安全監控設備布置圖應標明中心站、電源、分站、傳感器、斷電控制器、 聲光報警器等設備的位置,標明接線情況、斷電范圍、報警值、斷電值、復電 值等情況。
